Chuẩn Bị Linh Kiện

• 1 IC Humi Speed Ultra thế hệ mới nhất bảo hành 2 năm bán tại các cửa hàng xe điện trên cả nước.
• 1 cụm dây M bất kỳ (trong bộ dây sẽ có 3 cụm, nhưng thực tế chỉ cần nửa của 1 cụm bên 8 lỗ; bên 16 lỗ không dùng).

Tất cả đều rất đơn giản, gọn gàng, dễ thao tác.

Đặc biệt, các sản phẩm từ Humi đều có bán sẵn, đầy đủ hóa đơn giấy tờ – từ IC cho đến rắc cắm.

Lưu ý: Thời đại kinh tế số rồi, anh em kinh doanh lớn, cửa hàng đông khách mà hàng hoá không có hoá đơn thì dễ “toang” lắm! Làm ăn bền vững thì cứ chuẩn chỉ ngay từ đầu nhé.

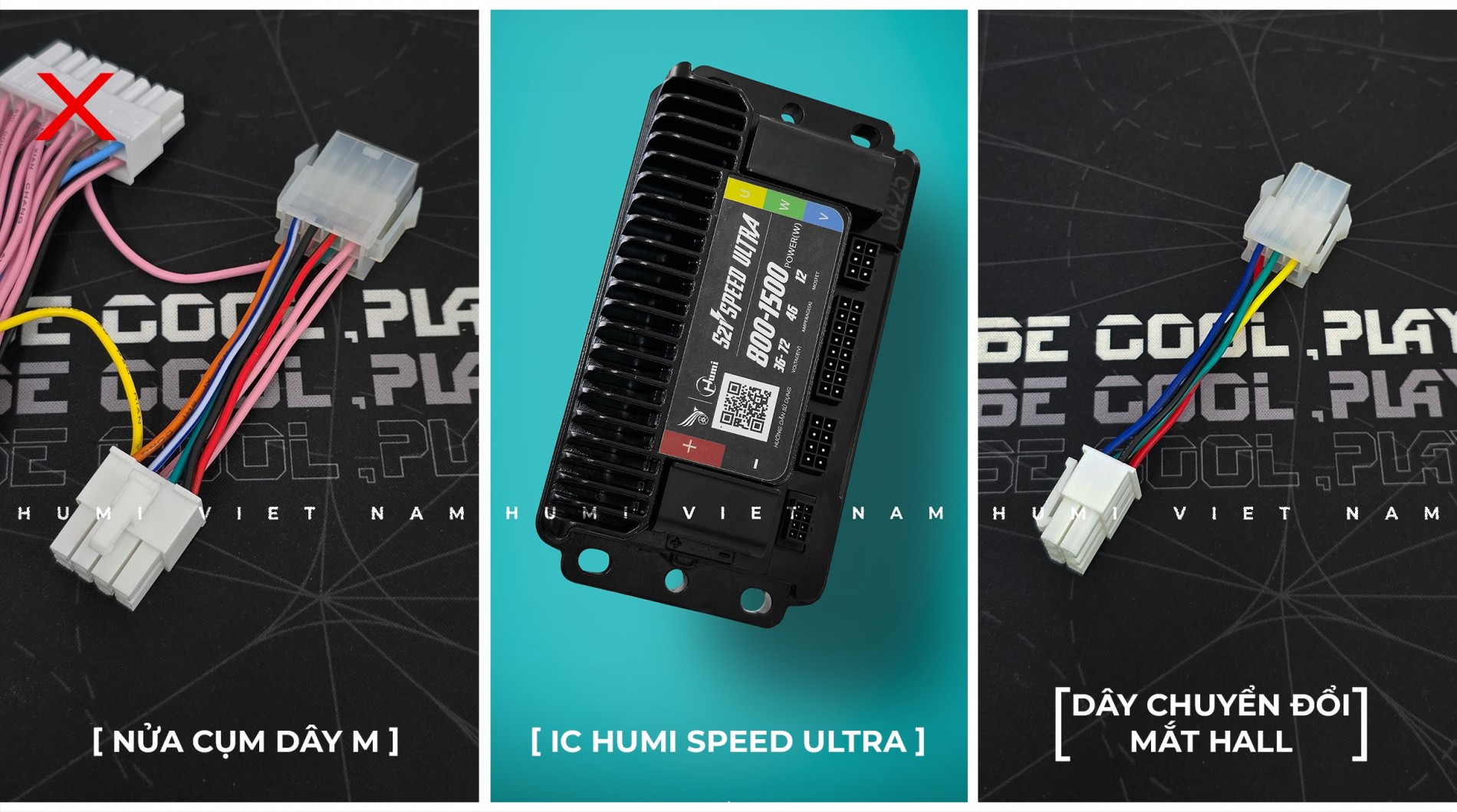

Đủ bộ phụ kiện lắp song song IC Humi Speed Ultra cho xe điện VinFast Evo Lite Neo

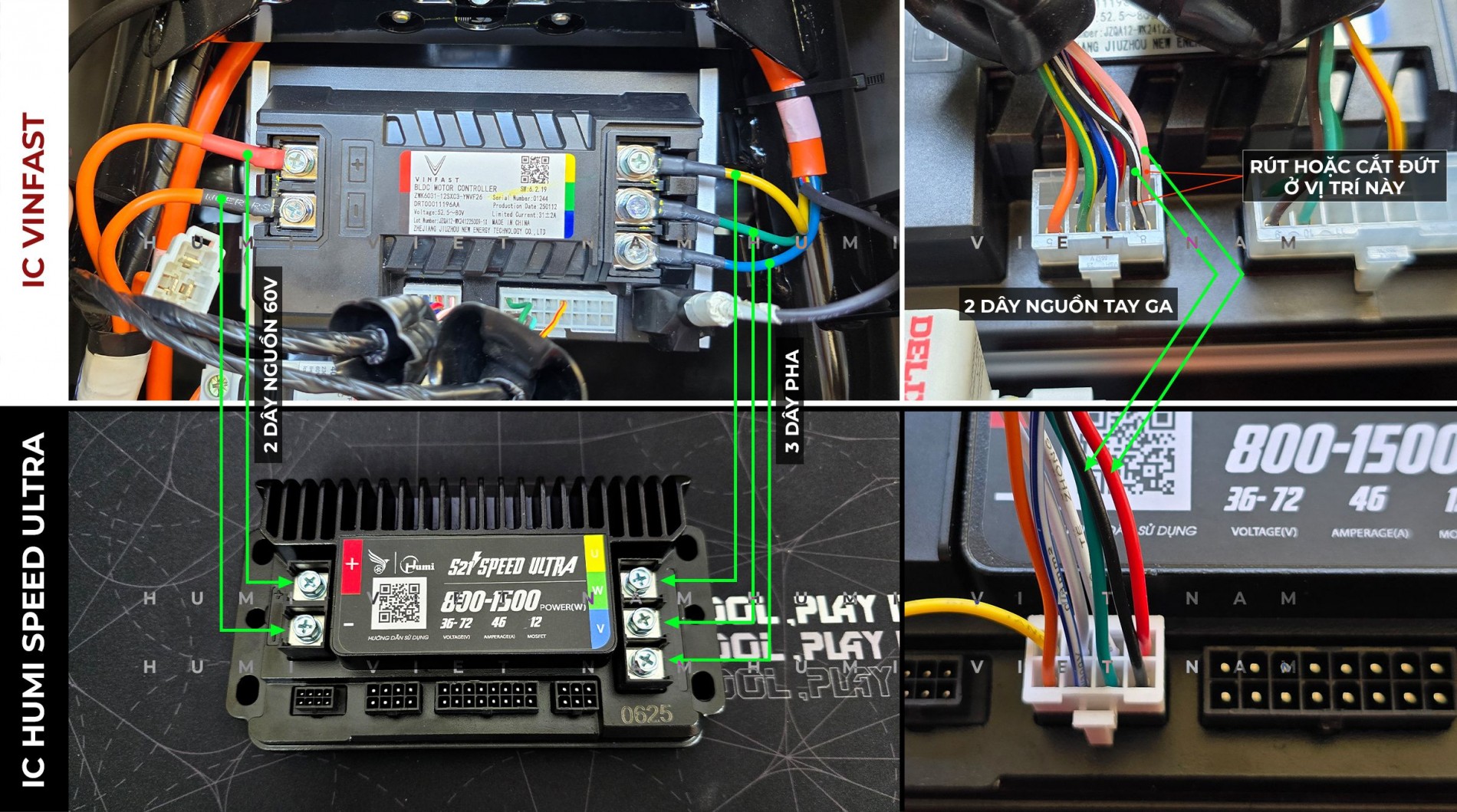

Hướng dẫn tháo và gắn dây từ IC zin VinFast sang IC Humi Speed Ultra — thao tác đúng kỹ thuật.

Điều này đồng nghĩa với việc IC cũ sẽ không cần cấp nguồn; toàn bộ vận hành xe sẽ giao quyền sang IC mới.

2.1 Dây Hall động cơ (5 dây)

• Cắm dây chuyển đổi mắt Hall vào IC Humi.
• Đấu song song đúng màu với IC zin. ➤ Vào đúng màu là chạy – không phải đo.

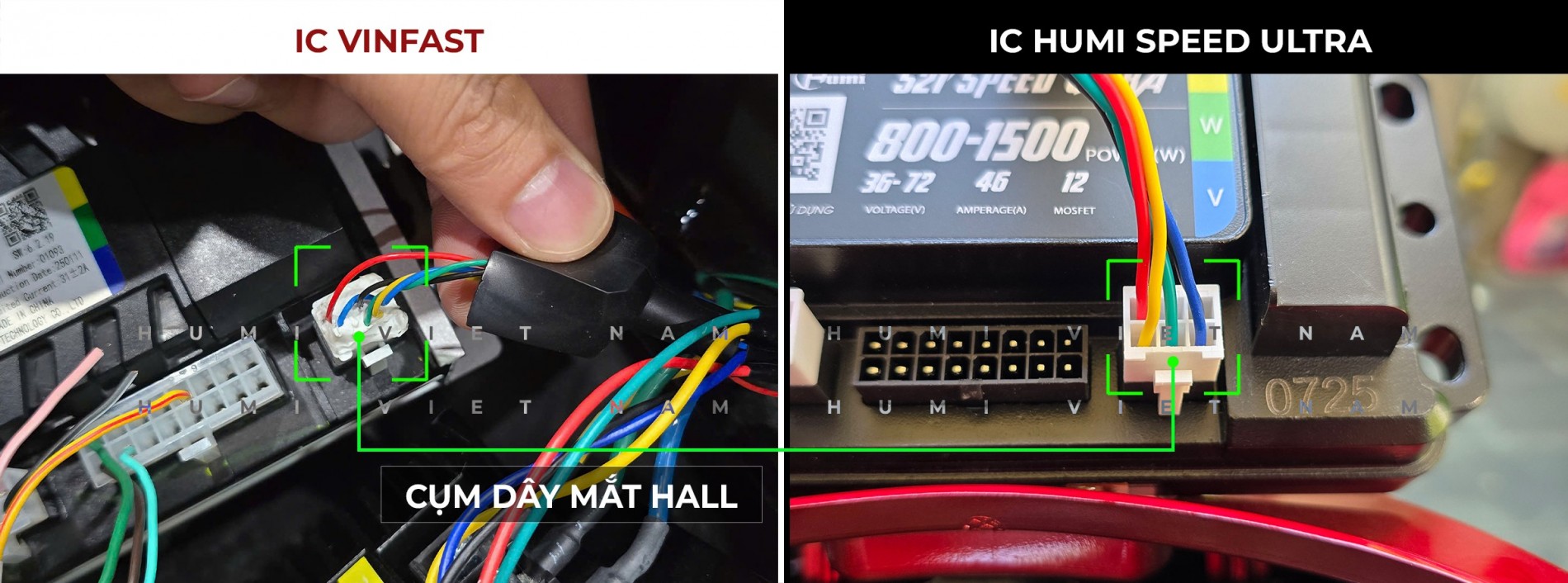

Hướng dẫn chuyển dây Hall từ IC zin sang IC Humi Speed Ultra — không cần đo, chỉ cắm đúng màu.

2.2 Dây Dương sau khóa

• Trên xe VinFast: màu cam.
• Trên IC Humi: màu cam. ➤ Câu thẳng vào nhau.

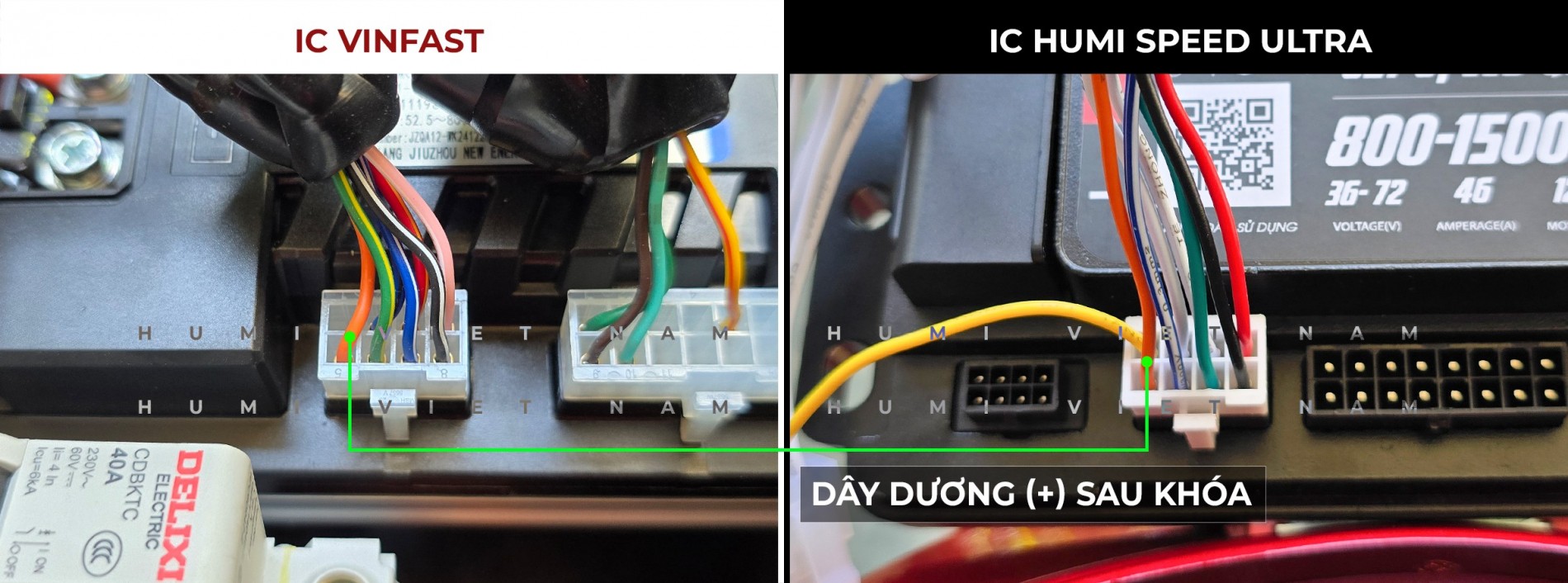

Hướng dẫn đấu dây dương sau khóa IC VinFast sang IC Humi Speed Ultra — kết nối trực tiếp.

2.3 Dây tín hiệu ga

• Trên VinFast: xanh da trời sọc trắng.
• Trên IC Humi Ultra: xanh lá. ➤ Đấu song song → màn hình hiển thị tay ga chuẩn, không báo lỗi hình cờ lê nhấp nháy.

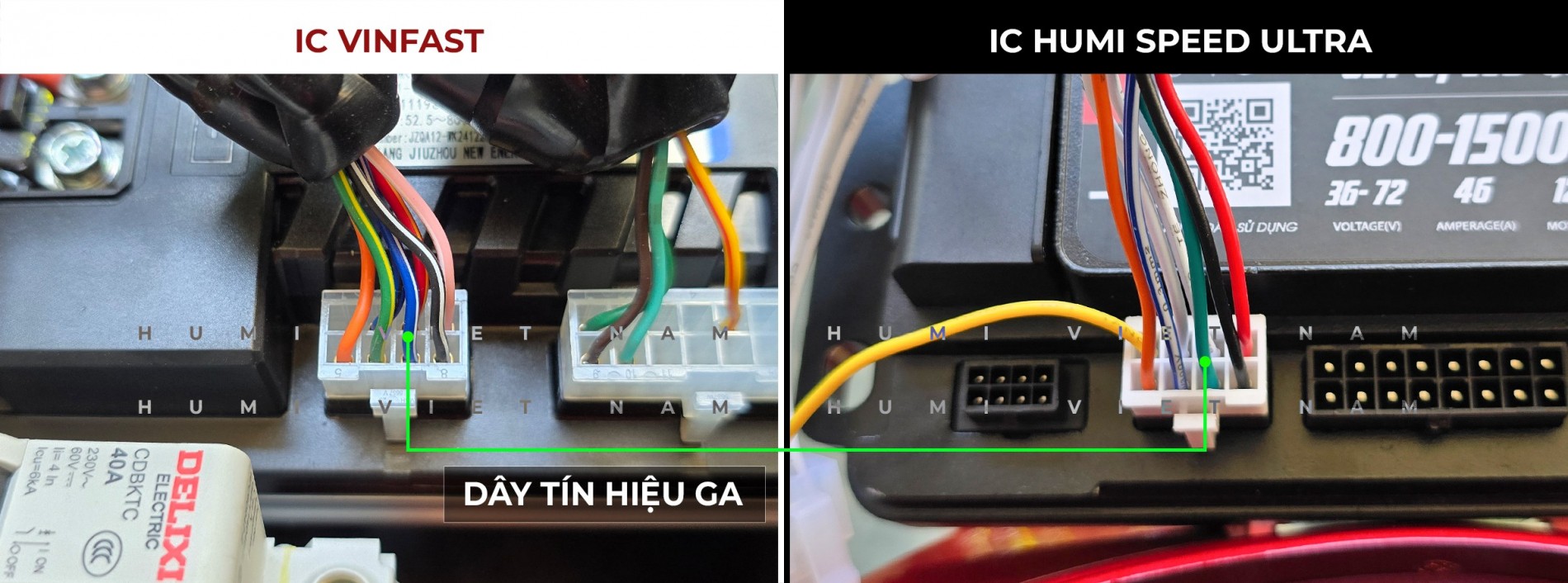

Dây tín hiệu ga — nối từ IC VinFast (xanh da trời sọc trắng) sang IC Humi Speed Ultra (xanh lá).

2.4 Dây ngắt phanh + chân chống

• Ngắt phanh: xanh lá sọc vàng.
• Chân chống phụ: đỏ sọc vàng.
• Cùng đấu vào 1 dây ngắt xanh da trời sọc trắng của IC Humi (riêng dây Chân chống phụ thì cắt đứt nối vào thành chãng 3 với dây Ngắt phanh song song này).
• ➤ Khi bóp phanh hoặc dựng chân chống → IC tự ngắt ga an toàn.

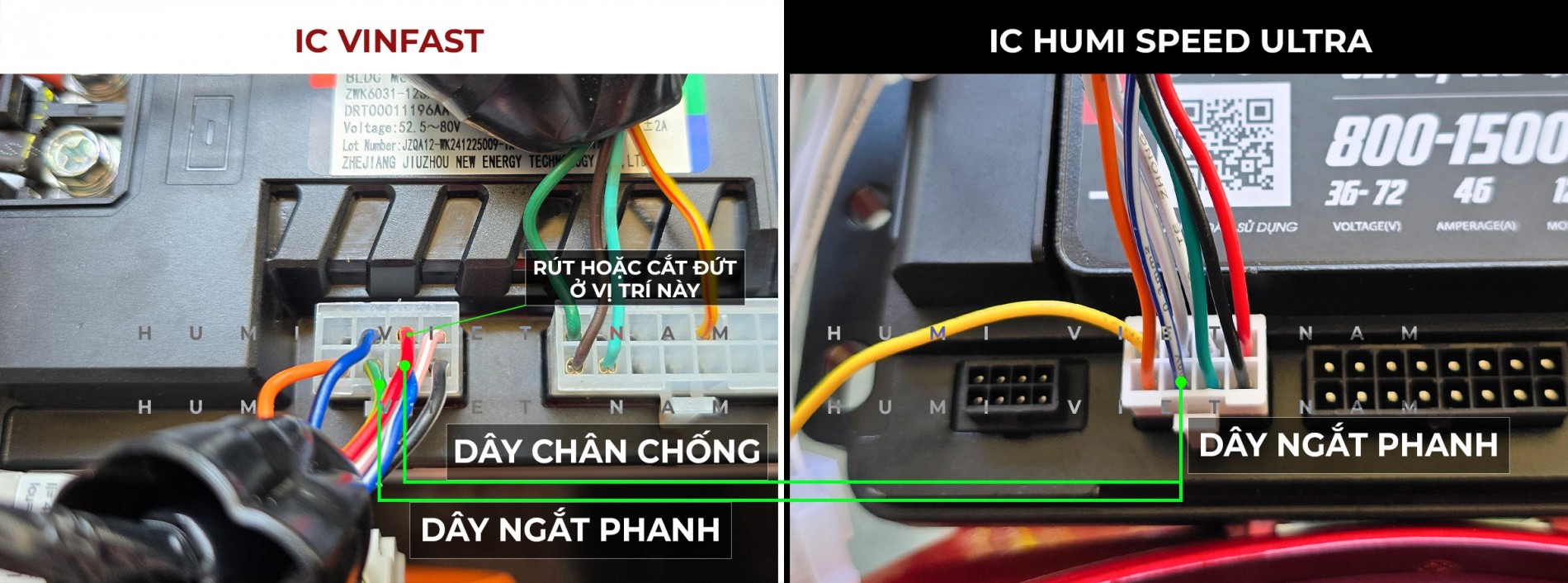

Đấu dây ngắt phanh và chân chống từ IC VinFast sang IC Humi Speed Ultra — đảm bảo an toàn.

2.5 Dây công tắc tốc độ (hai tốc độ)

• Trên VinFast: vàng sọc đỏ.
• Humi: cắm vào chân LCD trên cụm 8 lỗ. ➤ Tắt/bật công tắc nhanh chậm.

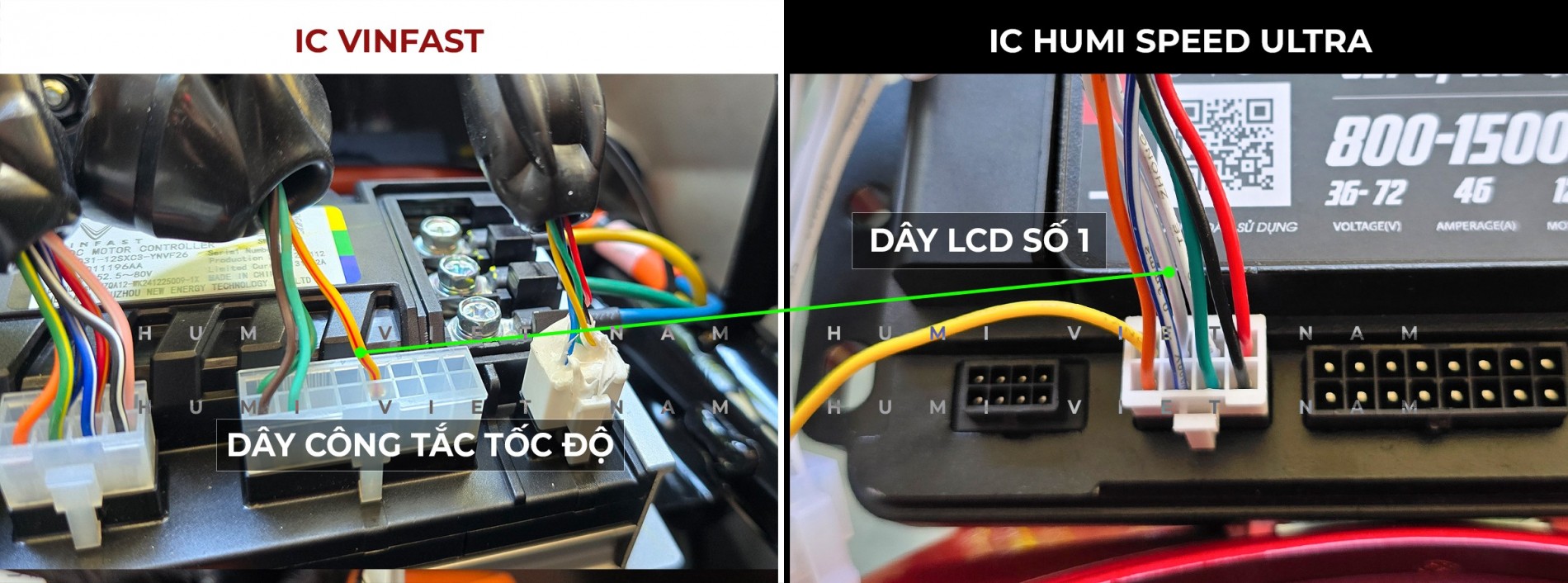

Kết nối dây công tắc nhanh/chậm IC VinFast với IC Humi Speed Ultra qua cổng LCD 8 lỗ.

2.6 Dây nút P (Khởi động)

• VinFast: xanh da trời.
• Humi: cắm vào chân LCD số 2 còn lại.

Hướng dẫn đấu dây nút P giữa IC VinFast và IC Humi Speed Ultra — đảm bảo khởi động chuẩn.

Lưu ý: Một số bạn thấy còn 3 sợi chưa đụng tới trên IC VinFast (màu xanh lơ, xanh lá và nâu) thì đây chính là báo pin và công tơ mét chuẩn trên đồng hồ, các dây này cần giữ nguyên không can thiệp đấu nối.

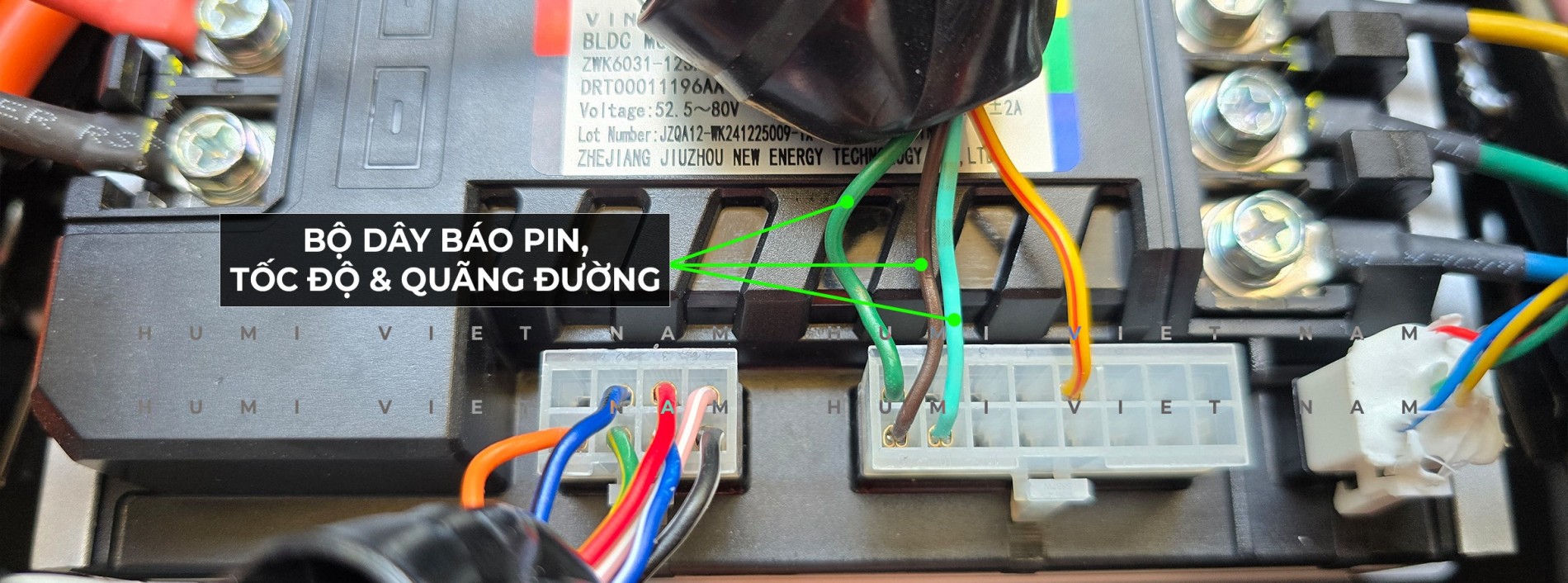

Bộ dây tín hiệu đo pin, tốc độ, quãng đường trên IC VinFast — để nguyên, không thay đổi.

➤ Vậy là đã hoàn tất! Đấu đúng 6 dây là IC mới điều khiển – IC cũ giữ màn hình – xe hoạt động ổn định như zin. Hiển thị đầy đủ 100% chức năng trên màn hình zin. Thêm được chức năng tiến/lùi, mở tua tốc độ nhanh chậm tùy ý nếu muốn.

1. Tải app Bộ Điều Khiển Bluetooth (icon màu nâu hình xe máy điện – mất vài giây là xong).
2. Mở app → vào mục “Học giọng nói” → chọn điện áp 60V (5 bình).
3. Xe tự học lệnh và đồng bộ góc pha, tuning động cơ cực chuẩn (mất 10–15 giây).
4. Nếu bánh quay ngược → học lại 1 lần nữa, là auto quay tiến.

• Bỏ qua 3 nấc tốc độ ở chế độ 2.
• Bỏ qua tốc độ trung bình thấp ở chế độ 3.
• Chỉ học tốc độ trung bình cao ở chế độ 4 (vì xe VinFast Evo Lite dùng công tắc nhanh/chậm 2 nấc, không dùng nhiều chế độ).

Tầm quan trọng & ý nghĩa thực tế

• Giữ màn hình zin đồng bộ hoàn toàn, không lỗi cờ lê nhấp nháy.
• Chuyển điều khiển sang IC mới giúp xe mượt – mạnh – ổn định, vẫn an toàn nhờ ngắt phanh/chân chống.
• Thi công gọn gàng, đi đúng màu dây là chạy - phù hợp cả thợ lẫn người dùng có kinh nghiệm kỹ thuật.
• Mở rộng: có thể sử dụng tiến/lùi và hai tốc độ theo nhu cầu thực tế.

Checklist bàn giao

• ✅ 3 pha – 2 nguồn 60V – 2 nguồn tay ga đã sang IC Humi đúng cực.
• ✅ 6 dây chức năng đấu song song đầy đủ: Hall, dương sau khóa, tín hiệu ga, ngắt phanh + chân chống, công tắc tốc độ, nút P.
• ✅ Màn hình zin hiển thị chuẩn; không báo lỗi.
• ✅ App đã học, góc pha đồng bộ; bánh quay đúng chiều; thử nhanh/chậm OK.
• ✅ Dây gọn, bọc cách điện; không cấn ốp.

Xe chạy cực mượt – mạnh hơn hẳn – tốc độ tùy ý – màn hình chuẩn zin!

15 phút – Chỉ cần làm đúng màu dây là OK - Ai cũng làm được, cực kỳ đáng thử!
