Sơ đồ & Hướng dẫn sử dụng chi tiết IC HUMI S21 PLUS 1500W cho xe máy điện 2 bánh

• Core: Nguồn Dương/Âm, Dương ổ khóa, 3 dây pha, Hall động cơ, Tay ga, Đảo chiều.
• Nâng cao: Ngắt phanh [-]/[+], Lùi, 3 tốc độ cứng, 3 tốc độ mềm, Chống trộm, KM/H & KM/H New.
• Chuẩn dây nguồn: ≥6 mm² (48V) hoặc 8–10 mm² (60V, chở nặng);
• Điện áp tham chiếu: tay ga 0.8–1.0V → 3.8–4.2V; Hall đảo mức 0↔5V khi quay bánh.

🧰 Dụng cụ & vật tư

• Đồng hồ vạn năng (DCV 0–100V, test diode).
• Kìm bấm, ống co nhiệt, băng keo; mỏ hàn + thiếc.

🧭 Map màu dây & chức năng (kèm theo ảnh bên dưới)

• Nguồn Dương (B+): cáp đỏ khoen tròn → cực Dương 48/60V.
• Nguồn Âm (B-): cáp đen khoen tròn → cực Âm ắc quy.
• Dương ổ khóa (Ignition): dây đỏ nhỏ → qua ổ khóa/công tắc → về Dương sau khóa.
• Ba dây pha động cơ: Vàng / Xanh lá / Xanh dương (dây to) → 3 cọc pha động cơ tương ứng.
• Hall động cơ (cụm giắc trắng nhiều dây): 5V (đỏ) – GND (đen) – 3 tín hiệu Hall (thường vàng/xanh lá/xanh dương). Quay bánh tay, từng dây tín hiệu nhấp 0↔5V.
• Tay ga (giắc trắng 3 dây): 5V (đỏ) – GND (đen) – Signal (xanh lá). Tín hiệu ~0.8–1.0V (nhả) → ~3.8–4.2V (hết ga).
• Đảo chiều (Reverse): giắc 2 dây trắng/đen → cắm vào nhau rồi tút ra để đảo chiều, nhớ giữ trên 16 giây để đồng bộ tín hiệu và tuning động cơ (chức năng nâng cao chỉ có trên ic Humi, ic khác chỉ là đảo chiều thường)

🔧 Quy trình đấu dây chức năng chính — 6 bước chuẩn

1. Kiểm tra cụm nguồn ắc quy: 4 bình (48V) hoặc 5 bình (60V) đấu nối tiếp
2. Đấu B+ / B-: siết chặt cos khoen;, đi dây gọn gàng.
3. Đưa Dương qua ổ khóa: dây “Dương ổ khóa” đi qua khóa chính; khóa ON mới cấp nguồn trả về ic.
4. Đấu 3 pha & giắc Hall: cắm đúng màu; nếu chạy gằn/nóng → nháy dây đảo chiều giữ trên 16 giây.
5. Nối tay ga: đo sẵn 5V cấp & mass; gắn đúng thứ tự 5V–Signal–GND (Đỏ, xanh, đen).
6. Kiểm tra không tải: kích bánh sau, nhích ga; dòng không tải 1–3A là bình thường; tiếng êm, không hú gằn.

✅ Checklist sau khi đấu core

• Tay ga đổi áp 0.8↔~4V mượt; mô-tơ quay êm, không rung giật.
• IC bắt chắc khung, khe thoáng gió.

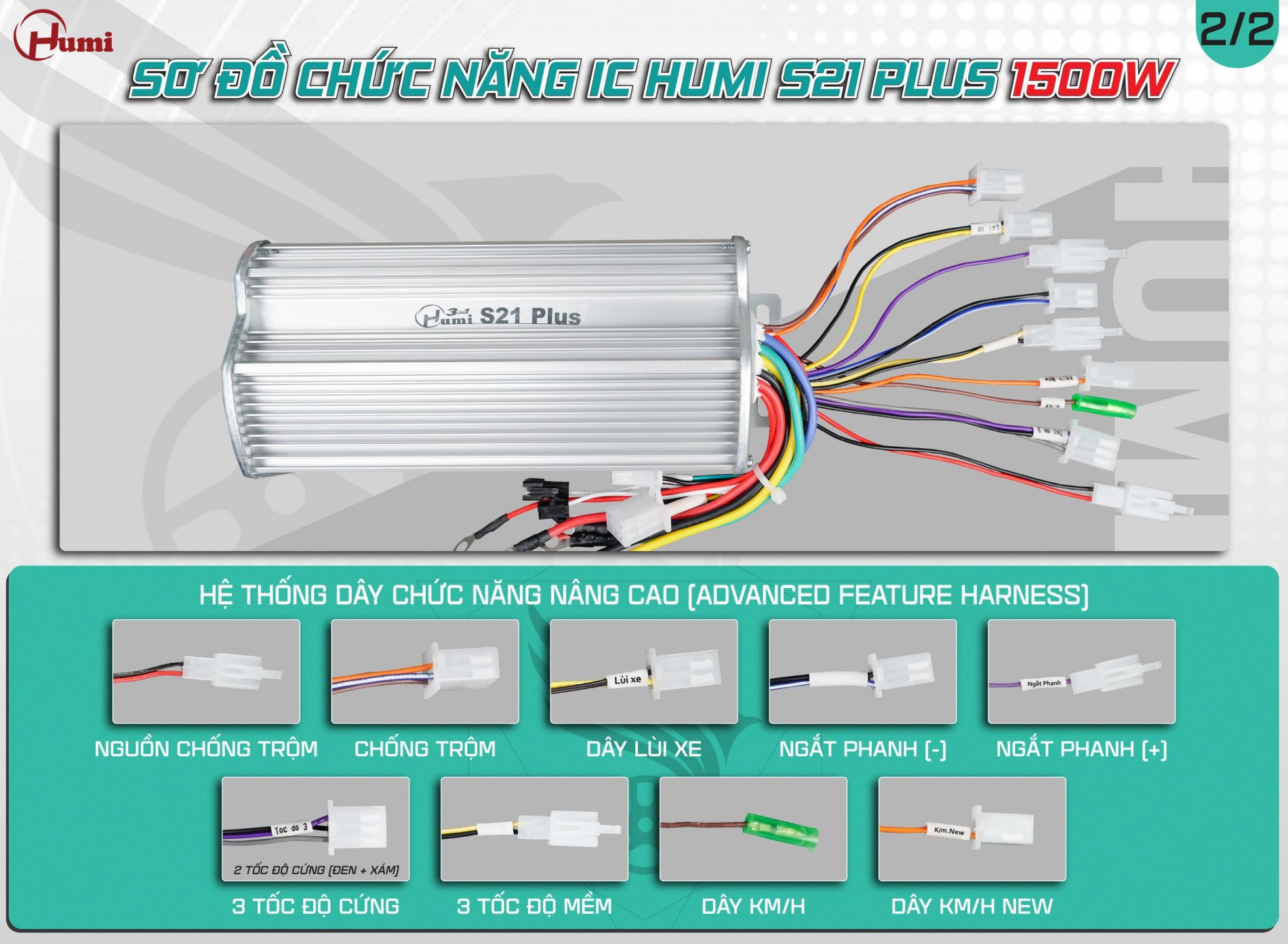

🗺️ Map nhanh & hướng dẫn đấu chuẩn

• Nguồn chống trộm (2 pin: đỏ/đen): cấp nuôi module chống trộm (đỏ = Dương tổng; đen = mass tổng).
• Chống trộm (giắc 3 sợi cam, xanh sọc trắng, hồng): dây điều khiển khóa tắt mở, hú còi, bó bánh.
• Dây lùi xe (màu vàng, đen nhãn “Lùi xe”): kích haotj lùi xe = 30% tốc độ tiến; nhả ga trước khi gạt.
• Ngắt phanh [-] (dây xanh dương): công tắc phanh nối về Âm khi bóp → IC cắt ga tức thì.
• Ngắt phanh [+] (dây tím): nhận Dương 12–60V từ đèn phanh/nguồn sau khóa khi bóp → IC cắt ga. Đi dây tách riêng để tránh nhiễu.
• 3 tốc độ cứng (đen + xám): công tắc 3 vị trí. Mặc định = Tốc độ trung bình. Chập đen–xám = chế độ tốc độ cao, chập tím - đen = tốc độ thấp.(xe chỉ có công tắc 2 nấc ưu tiên chọn đen và xám, cứ thông nhau là tốc độ cao).
• 3 tốc độ mềm (dây den, vàng sọc trắng): dùng công tắc mềm ngắt nhả như công tắc còi. Mỗi lần bấm sẽ thay đổi theo vòng tròn từ tốc độ Thấp→Trung Bình→Cao.
• KM/H: dây xung tốc độ kiểu lấy mẫu giả lập bằng điện áp dây pha (ra xung theo vòng quay mô-tơ) → đưa về cụm đồng hồ loại cũ.
• KM/H New (dây cam/cam nhạt): xung tốc độ chuẩn TTL/Hall (ổn định và chính xác hơn) → cho cụm đồng hồ điện tử đời mới.

✅ Checklist an toàn & hiệu suất

• Thử 2 mạch phanh trên chống giữa: bóp phanh là không nhận ga.
• Công tắc tốc độ hoạt động đúng chức năng;
• Lùi xe giới hạn tốc độ; không lùi trên dốc/đường trơn.
• Chống trộm: thử bật/tắt bằng remote; hoạt động tốt.

Ngắt phanh Âm (Brake-)

Công tắc phanh đưa tín hiệu về Âm. Ưu tiên xe dùng công tắc thường mở (NO). Đường dây ngắn, tiếp điểm sạch → phản ứng nhanh, cắt ga tức thì.

Ngắt phanh Dương (Brake+)

Lấy Dương từ mạch đèn phanh sau khóa. Dùng cầu chì nhỏ 1–3A và tránh đi song song dây pha để giảm nhiễu.

Lùi xe (Reverse)

Chập dây lùi để kích hoạt đảo chiều; IC tự giới hạn tốc độ lùi. Bắt buộc nhả ga trước khi gạt, không lùi khi chở nặng trên dốc.

3 tốc độ (Cứng & Mềm)

“Cứng” = 2 vị trí (đen–xám) cho phép giới hạn hoặc mở tốc độ theo cấu hình IC; “Mềm” = dạng công tắc còi nhấp nhả. Dùng CHẬM khi đi phố/mưa để tiết kiệm điện, NHANH khi chở nặng hoặc đường thoáng.

Chống trộm

Nguồn chống trộm nuôi module; dây điều khiển chống trộm khóa logic/ổ khóa điện tử. Khi kích hoạt: IC không nhận ga; có thể kết hợp còi/hú nháy để cảnh báo và bó bánh từ tính.

KM/H & KM/H New

IC hỗ trợ hai chuẩn xung tốc độ để tương thích đa số cụm đồng hồ:

• KM/H: xung mô phỏng từ điện áp dây pha mô-tơ → phù hợp đồng hồ cơ/đời cũ.
• KM/H New (giắc màu cam/cam nhạt): xung Hall/TTL mức logic ổn định → phù hợp đồng hồ điện tử đời mới.

• Chỉ dùng một chuẩn cho mỗi cụm đồng hồ; không đấu đồng thời.
• Thử & xác nhận: kích bánh sau, quan sát kim/số; nếu nhấp không ổn định ở KM/H, chuyển sang KM/H New.
• Đi dây đúng: tách khỏi bó dây pha/công suất để hạn chế nhiễu.

Tầm quan trọng / Ứng dụng thực tế

• Tối ưu cho xe 2 bánh chở người, đề-pa khỏe, leo dốc tốt.
• Phanh cắt ga giúp an toàn đô thị; lùi xe tiện khi quay đầu hẹp.
• Đi dây gọn, cos siết chặt, tản nhiệt chuẩn giúp hệ thống siêu bền & tiết kiệm.

Checklist bàn giao

• ✅ Đúng cấu hình ắc quy: 4 hoặc 5 bình.
• ✅ Cầu chì 40–60A đặt sát cực Dương; dây nguồn đúng tiết diện.
• ✅ Test phanh [-]/[+], lùi, 3 tốc độ; dán nhãn công tắc.
• ✅ Chạy thử 5-10 phút, kiểm tra không cấn dây khi lắp vỏ nhựa; khe tản thông thoáng.
• ✅ Hướng dẫn khách sạc cân bằng; tránh xả sâu <10.5V/bình để tăng tuổi thọ.
