IC Humi S21 Plus là bộ điều khiển thế hệ mới, công suất 350W, tương thích điện áp 36–48V, được thiết kế riêng cho xe đạp điện. Điểm nổi bật của IC này không chỉ ở khả năng vận hành ổn định, siêu tiết kiệm điện, mà còn ở hệ thống dây điều khiển thông minh, giúp thợ dễ dàng đấu nối nhanh, đồng thời hỗ trợ nhiều chức năng nâng cao như ngắt phanh, lùi xe, 2 tốc độ, chống trộm, LCD hiển thị tốc độ cả hệ cũ và mới.
Bài viết này sẽ phân tích chi tiết từng nhóm dây, nguyên lý hoạt động, cách đấu nối, và ý nghĩa thực tế khi sử dụng — theo cách nhanh – gọn – chuẩn.
Đây là nền tảng giúp IC hoạt động, khi test xe chỉ cần lấp đủ phần này là chạy, bắt buộc phải đấu chính xác.
📷Ic xe điện: Sơ đồ dây điều khiển chính (nguồn, pha, hall, tay ga, đảo chiều).
Đây là nhóm tính năng giúp xe an toàn hơn, thông minh hơn.
Dây IC: xanh da trời sọc trắng.
Cơ chế: công tắc ngược → khi bóp phanh, mạch đóng, tín hiệu âm truyền vào IC, lập tức ngắt tay ga.
Cách đấu: một dây công tắc nối vào âm chung/mass; dây còn lại nối về IC (Brake-) màu xanh dương sọc trắng.
👉 Ưu điểm: an toàn tuyệt đối, dùng phổ biến hiện nay.
Dây IC: dây màu tím trên ic.
Cơ chế: khi bóp phanh, công tắc đưa nguồn dương từ ắc quy xuống IC → lập tức ngắt ga.
Cách đấu: một dây công tắc phanh vào nguồn dương lấy sau ổ khóa; dây còn lại nối vào Brake+ của IC màu tím.
👉 Ưu điểm: phù hợp cho xe cao cấp đời mới, kết nối nhiều cảm biến an toàn.
Dây IC: vàng sọc đen.
Nguyên lý: khi công tắc lùi đóng, IC đảo tín hiệu hall, động cơ quay ngược. Tốc độ lùi luôn bị IC giới hạn thấp bằng 30% chiều tiến để đảm bảo an toàn.
👉 Ứng dụng: thao tác dắt xe, quay đầu xe trong không gian hẹp tiện lợi.
Dây IC: đen – trắng.
Mở (không nối): tốc độ chuẩn (Eco). Nối ngắn (ON): tăng tốc độ (Sport).
Đấu nối: lắp qua công tắc cứng 2 chế độ, dễ dàng chuyển đổi. 👉 Ý nghĩa: tăng giảm tốc độ qua tắt mở công tắc.
Nguồn chống trộm: cấp nguồn cho bộ điều khiển chống trộm.
Dây chống trộm: nhận/tắt tín hiệu từ remote, vô hiệu hóa IC khi xe bị khóa từ xa. Kích hoạt bó bánh và còi báo động.

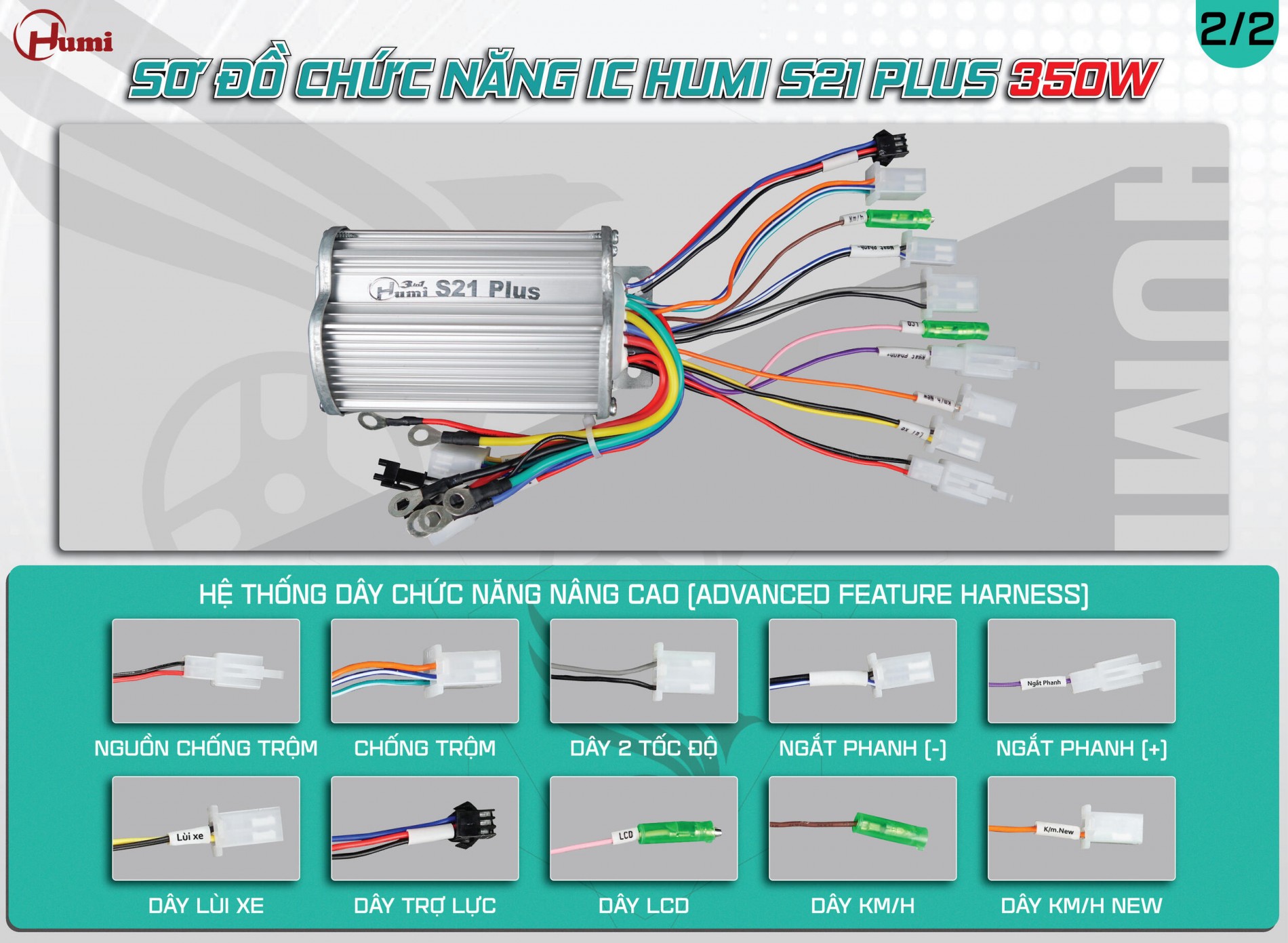

📷 Ic xe điện: Sơ đồ dây chức năng nâng cao — ngắt phanh âm/dương, lùi, 2 tốc độ, LCD/KM/H, chống trộm.
“An toàn không phải là tùy chọn – đó là tiêu chuẩn. Mỗi mối nối chắc chắn là một lời cam kết với khách hàng.”
