Sơ đồ & Hướng dẫn đấu dây IC HUMI S21 PLUS 800-1000W cho xe máy điện. Chuẩn kỹ thuật!

• Hệ thống dây chính Core harness: Nguồn Dương/Âm, Dương sau ổ khóa, 3 pha mô-tơ, Hall động cơ, Tay ga, Đảo chiều.
• Hệ thống dây nâng cao Advanced: Ngắt phanh (−/＋), Lùi, 2 tốc độ, 3 tốc độ, Dây báo 3 tốc độ, Chống trộm + nguồn, KM/H & KM/H New.
• Khuyến nghị dây nguồn: ≥6 mm² (48V) hoặc 8–10 mm² (60V, chở nặng);
• Điện áp chuẩn: tay ga ~0.8→3.8–4.2V; Hall nhấp 0↔5V khi quay bánh;

🧰 Dụng cụ & vật tư

• Đồng hồ vạn năng (DCV 0–100V, test diode/continuity).
• Kìm bấm, ống co nhiệt, băng keo; mỏ hàn + thiếc.

🧭 Map màu dây & chức năng (theo ảnh 800–1000W)

• Nguồn Dương (B+): cáp khoen đỏ → cực Dương pack 48/60V.
• Nguồn Âm (B-): cáp khoen đen → cực Âm pack.
• Dương sau ổ khóa (Ignition): dây đỏ nhỏ → qua ổ khóa → trả về Dương sau khóa để “đánh thức” IC.
• Ba dây pha mô-tơ (dây to): Vàng / Xanh lá / Xanh dương → 3 cọc pha BLDC tương ứng.
• Hall động cơ (giắc trắng 5 dây): 5V (đỏ) – GND (đen) – ba dây tín hiệu (thường vàng/xanh lá/xanh dương).
• Tay ga Hall (giắc 3 pin): 5V – GND – Signal (đỏ, đen, xanh lá). Điện áp Signal ~0.8–1.0V (nhả) → 3.8–4.2V (hết ga).
• Đảo chiều (Reverse): giắc 2 dây trắng/ đầu rắc đen → cắm/nhả để đảo chiều, giữ trên 16 giây để đồng bộ tín hiệu và tuning động cơ (chức năng nâng cao chỉ có trên IC Humi).

🔧 Quy trình đấu core — 6 bước

1. Kiểm tra pack: 4 bình (48V) hoặc 5 bình (60V) đấu nối tiếp;
2. Đấu B+ / B-: siết cos khoen chặt, tránh lỏng lẻo hao điện và sinh nhiệt.
3. Đưa Dương qua khóa: dây Dương đi qua khóa chính; khóa ON mới cấp nguồn logic trả về dương sau khóa trên IC.
4. Đấu 3 pha & Hall: cắm đúng màu; nếu rung/gằn → cắm/nhả dây đảo chiều, giữ trên 16 giây để đồng bộ tín hiệu và tuning động cơ, tăng độ mượt đáng kể và độ bền của hệ thống thiết bị.
5. Kết nối tay ga: xác nhận 5V cấp ổn, mass tốt; gắn đúng thứ tự 5V–Signal–GND (đỏ–xanh–đen).
6. Test không tải: kích bánh sau, nhích ga: dòng 1–3A là bình thường; tiếng êm, không hú.

✅ Checklist sau khi đấu core

• Điện áp pack đúng cấu hình; khi đề-pa sụt áp tổng <~2V.
• Tay ga lên áp mượt 0.8→~4V; Hall chuyển mức đều khi quay bánh.
• IC ép phẳng bề mặt tản nhiệt, siết chặt vào khung xe; khe thoáng gió.

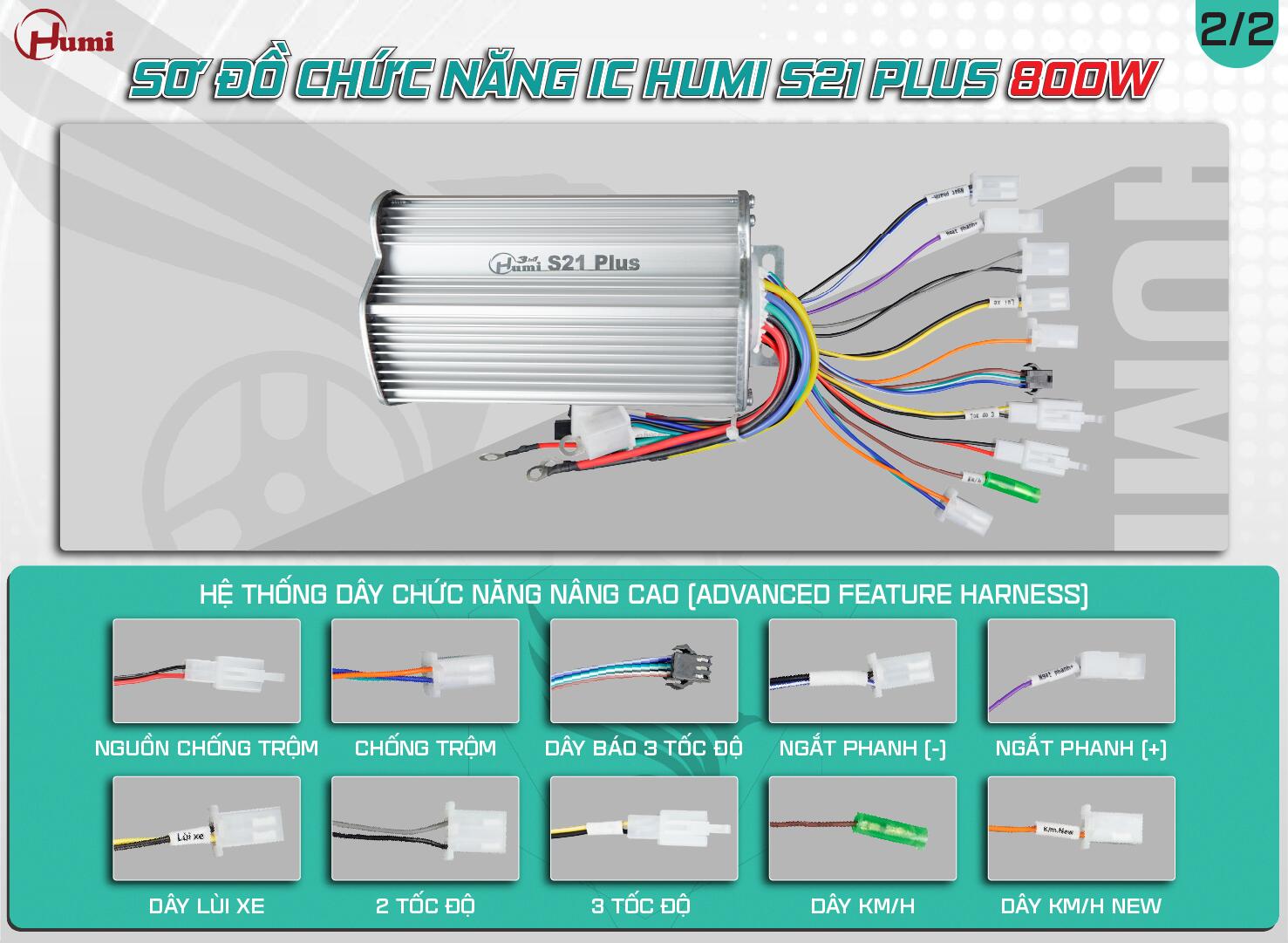

🗺️ Map nhanh & hướng dẫn đấu chuẩn

• Nguồn chống trộm (2 pin đỏ/đen): cấp nuôi module chống trộm; đỏ=Dương sau cầu chì, đen=Âm.
• Chống trộm (giắc điều khiển): dây khóa logic/ổ khóa điện tử. Kêu hú còi + bó bánh.
• Dây lùi xe: giắc 2 pin (thường vàng/đen). Chập để đảo chiều; nhả ga trước khi gạt.
• Ngắt phanh (−): dây xanh dương về Âm khi bóp phanh → cắt ga tức thì.
• Ngắt phanh (+): dây tím nhận Dương 12–60V từ mạch đèn phanh → cắt ga; đi dây tách xa dây pha để giảm nhiễu.
• 2 tốc độ: công tắc 2 vị trí (nhanh/chậm).
• 3 tốc độ: công tắc 3 nấc LOW–MID–HIGH; Các tốc độ: Thấp–Trung bình–Cao
• Dây báo 3 tốc độ: tín hiệu đưa đèn báo/tốc độ tương ứng cho tay ga XMEN đời đầu và các xe có chức năng tương tự.
• KM/H: xung mô phỏng lấy từ điện áp pha mô-tơ (phù hợp đồng hồ kiểu cũ).
• KM/H New: xung chuẩn Hall/TTL ổn định cho đồng hồ điện tử đời mới.

✅ Checklist an toàn & hiệu suất

• Phanh (−)/(＋) hoạt động: bóp phanh → không nhận ga.
• Lùi xe giới hạn tốc độ; không lùi trên dốc.
• Hệ 2/3 tốc độ chuyển êm, đúng loại công tắc
• Chống trộm khóa ga hiệu quả; thử bật/tắt bằng remote, kêu, bó bánh.

Ngắt phanh Âm (Brake−)

Dùng công tắc phanh đưa về Âm. Đường dây âm chất lượng để tín hiệu ngắt ga chuẩn ngay tức thì.

Ngắt phanh Dương (Brake＋)

Lấy Dương từ đèn phanh sau khóa. Tránh đi song song dây pha để giảm nhiễu điện từ.

Lùi xe (Reverse)

Chập dây lùi để đảo chiều (đấu qua công tắc cứng dạng giống công tắc đèn). Bắt buộc nhả ga trước khi gạt; IC tự giới hạn tốc độ lùi = 30% tiến để an toàn.

2 tốc độ & 3 tốc độ

“2 tốc độ” = công tắc 2 nấc (nhanh/chậm). “3 tốc độ” = công tắc 3 nấc LOW–MID–HIGH xoay vòng, kết hợp dây báo 3 tốc độ để hiển thị nấc hiện tại.

Chống trộm

Nguồn đỏ/đen nuôi module; dây điều khiển khóa logic/điện. 2 dây còn lại là bó bánh từ tính.

KM/H & KM/H New

IC hỗ trợ hai chuẩn xung tốc độ để tương thích đa số đồng hồ:

• KM/H (đầu đạn xanh lá): xung mô phỏng từ điện áp pha mô-tơ → hợp đồng hồ cơ/đời cũ.
• KM/H New (giắc trắng): xung Hall/TTL ổn định mức logic → hợp đồng hồ LCD/điện tử đời mới.

• Chỉ dùng một chuẩn cho mỗi đồng hồ; không đấu đồng thời.
• Đấu thử & xác nhận: nếu không hiển thị ở chế độ KM/H → chuyển sang KM/H New.


Tầm quan trọng / Ứng dụng thực tế

• Tối ưu cho xe 2 bánh chở người, đề-pa êm – khỏe, leo dốc tốt.
• LOW đi phố tiết kiệm điện, kéo dài quãng đường; HIGH cho đường thoáng/chở nặng.
• Phanh cắt ga tăng an toàn đô thị; lùi xe hữu ích quay đầu hẹp.
• Đi dây gọn, siết cos chặt, tản nhiệt chuẩn giúp hệ thống siêu bền & hiệu suất cao.

Checklist bàn giao

• ✅ Cầu chì 40–60A sát cực Dương; dây nguồn đúng tiết diện; lối đi dây gọn.
• ✅ Test phanh (−)/(＋), lùi, 2/3 tốc độ; lùi nếu có dư công tắc thì đấu luôn.
• ✅ Chạy thử 5–10 phút, kiểm tra siết chặt IC vào khung xe; khe tản thông thoáng.
• ✅ Hướng dẫn sạc cân bằng; tránh xả sâu <10.5V/bình để tăng tuổi thọ ắc quy.
