• Đồng hồ vạn năng (nấc đo thông mạch/diode).
• Bộ dây đo sắc nét, sạch sẽ, đầu kim chắc chắn.
• Khăn/giấy lau, cồn isopropyl nếu có (vệ sinh đầu giắc trước khi đo).

1. Bật đồng hồ ở nấc đo thông mạch (ký hiệu diode). Chạm hai que với nhau, có bíp là tiếp xúc tốt.
2. Xác định chùm dây mắt Hall của động cơ (gồm: nguồn Dương, nguồn Âm, ba dây tín hiệu: vàng, xanh lá, xanh dương).

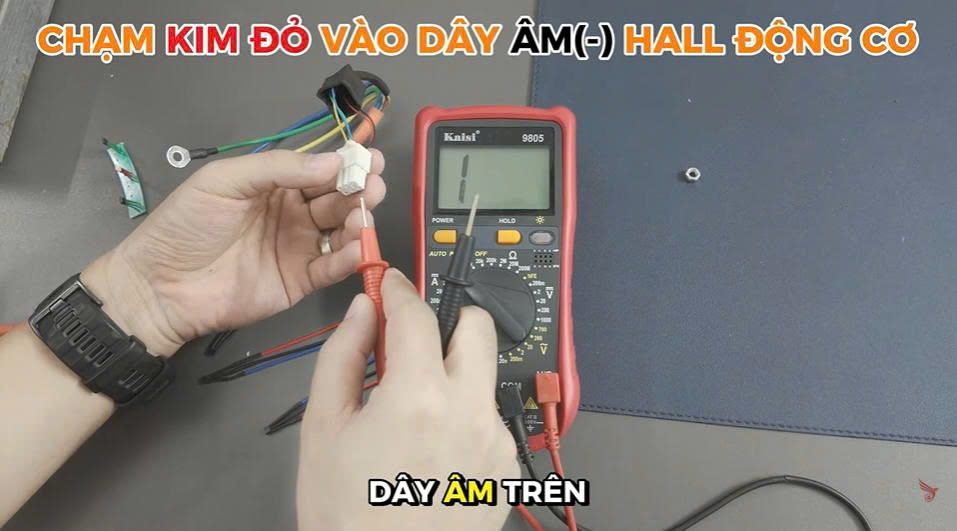

3. Đặt que đỏ vào dây Âm, que đen lần lượt chạm vào từng dây tín hiệu (vàng → xanh lá → xanh dương) và đọc giá trị.
4. Đánh giá sai lệch: nếu ba giá trị lệch nhau ≤ 0,05 (ví dụ 0,668–0,670), kết luận mắt Hall còn sống; nếu lệch > 0,05 V, khả năng cao mắt lỗi.
5. Lặp lại 2–3 lần để loại nhiễu tiếp xúc; vệ sinh đầu giắc khi kết quả dao động bất thường.

• Đồng hồ ở đúng thang đo; que bấm chắc, đầu kim sạch.
• Đọc ba trị số lần lượt ứng với 3 dây tín hiệu; độ chênh tối đa ≤ 0,05 V ⇒ “OK”.
• Chênh > 0,05 V hoặc giá trị bất thường ⇒ Khả năng cao chết mắt hall (nên chuyển sang PHẦN 2 để kiểm chứng).

1. Cắm giắc mắt Hall động cơ vào cổng dành cho “Hall motor” trên máy test (cổng thứ 3).
2. Bật máy; quay bánh/rotor bằng tay đều đặn 1–2 vòng.
3. Quan sát dàn LED: sáng lần lượt từng bóng khi quay ⇒ mắt “sống”; LED tối suốt hoặc sáng suốt ⇒ mắt “chết”.
4. Khi mắt “chết”, thay đủ bộ 3 mắt để bảo đảm đồng nhất và giảm rung giật sau sửa chữa.

BLDC 3 pha dùng 3 mắt Hall đặt lệch nhau theo điện góc 60° hoặc 120°. Bộ điều khiển dựa vào các dòng tín hiệu này để chuyển mạch mỗi 60°; lệch bố trí khiến mô-men gợn và dao động tốc độ.

Cả 60° và 120° đều hoạt động tốt nếu cấu hình điều khiển đúng phasing; kiểm tra loại theo tem in trên động cơ hoặc ic điều tốc trước khi thay, hoặc nhìn 3 mắt ngửa tất là 120° còn mắt giữa úp là 60°.

Trên thị trường nội địa TQ, cụm mắt Hall/board thay thế cho hub motor thường gắn nhãn “213” (đôi khi kèm “120° hoặc 60°” in rõ ràng). Đây không chỉ là cách đặt tên phổ biến trong thương mại mà là tiêu chuẩn chất lượng cao và cũng là mới nhất cho ngành xe máy điện tại TQ. Khi thay, ưu tiên bộ 3 mắt đồng loại để đảm bảo matching.

• Mắt rời: dây linh hoạt, dễ làm và bẻ góc pha hơn, nhưng mối hàn nhiều hơn (9 mối).
• Mắt kèm board: mối hàn ít (5 mối), thuận tiện cho thợ mới.

• Ngắt nguồn pin; chống tĩnh điện; tránh kéo đứt dây tín hiệu nhỏ.
• Hàn nhanh–gọn; dùng ống co nhiệt, keo chống ẩm để gia cố tại giắc.
• Định tuyến dây tránh chà sát vào vỏ, đặc biệt tại rãnh trục.
